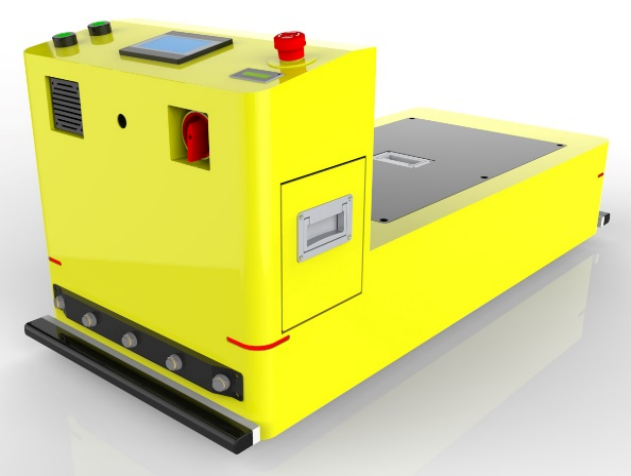

背負式AGV小車是一種自動導引車輛，在現代工業自動化中扮演著重要角色。它不僅提高了生產效率，還降低了人力成本。今天，我將詳細介紹背負式AGV小車的車體結構及組成、工作原理、工作流程及應用案例。

一、車體結構及組成

1.1、車體框架
車體框架是AGV小車的基礎結構，通常由高強度材料制成，以確保其能夠承受重載和長時間的運行。框架設計緊湊，能夠在狹窄的空間內靈活運行。

1.2、導航系統
AGV小車配備了先進的導航系統，常見的有激光導航、磁導航和視覺導航。激光導航利用激光雷達（LIDAR）掃描環境，生成實時地圖；磁導航通過地面磁條或磁貼進行導航；視覺導航則通過攝像頭和圖像識別技術確定路徑。

1.3、傳感器系統
傳感器系統包括激光傳感器、紅外線傳感器和超聲波傳感器等，用于檢測周圍環境和障礙物，確保AGV小車安全行駛。激光傳感器用于測距，紅外線傳感器用于障礙物檢測，超聲波傳感器用于近距離感知。

1.4、動力系統
動力系統通常采用電池供電，通過電動驅動系統驅動車輛。電動驅動系統包括電動機、驅動輪和轉向系統，確保AGV小車能夠平穩、高效地行駛。

1.5、搬運裝置
背負式AGV小車背部配有搬運裝置，如貨架、托盤或夾具等。這些裝置可以根據不同的貨物類型進行調整，確保物料在運輸過程中安全、穩定。

二、工作原理

背負式AGV小車的工作原理可以分為導航定位、環境感知、動力驅動和物料搬運四個部分。

2.1、導航定位
AGV小車通過導航系統進行精準定位。激光導航系統使用激光雷達掃描周圍環境，創建實時地圖，并利用算法計算出更優路徑。磁導航則依靠地面磁條或磁貼的指引，而視覺導航通過攝像頭識別地標進行路徑規劃。

2.2、環境感知
傳感器系統實時感知周圍環境。激光傳感器測量與障礙物的距離，紅外線傳感器檢測前方障礙物，超聲波傳感器提供近距離感知信息。這些傳感器數據匯總到控制系統，幫助AGV小車實時調整行駛路徑，避免碰撞。

2.3、動力驅動
電池為AGV小車提供動力，通過電動驅動系統驅動輪子旋轉和轉向。驅動系統的設計確保了AGV小車能夠在不同負載和地面條件下平穩運行。

2.4、物料搬運
搬運裝置與貨物進行安全可靠的連接，保證在運輸過程中貨物不會掉落或損壞。根據任務要求，AGV小車可以自動調整搬運裝置的位置和高度，以適應不同類型的貨物。

三、工作流程

工作流程

3.1. 任務接收：
AGV小車從中央調度系統接收任務指令，指令包括起始點、目的地和搬運貨物的類型。

3.2.路徑規劃：
AGV小車通過導航系統規劃更佳路徑，并根據傳感器反饋實時調整路徑，以確保安全和效率。

3.3. 物料裝載：
AGV小車到達起始點后，利用背負的搬運裝置將貨物安全地裝載到車體上。

3.4. 物料運輸：
AGV小車按照規劃路徑行駛，途中通過傳感器檢測和避開障礙物，確保運輸過程的安全性。

3.5. 物料卸載：
到達目的地后，AGV小車利用搬運裝置將貨物卸載到指定位置，并反饋任務完成信息給中央調度系統。

四、應用案例

應用背景
一家大型電子產品制造企業需要在不同的生產線之間頻繁搬運零部件。傳統的人工搬運效率低且易出錯，企業決定引入背負式AGV小車來優化搬運流程。

解決方案
根據企業需求，我們設計了一套背負式AGV小車系統，包括導航系統、傳感器系統和搬運裝置等。AGV小車能夠在復雜的生產環境中自主導航，并安全、高效地搬運零部件。

實施效果
自引入背負式AGV小車系統以來，企業的生產效率顯著提高，物料搬運效率提升了30%以上，人工成本大幅降低。同時，AGV小車的精準導航和避障能力確保了生產環境的安全，減少了人為錯誤和事故的發生。

客戶反饋
客戶對背負式AGV小車的應用效果非常滿意，認為其高效、智能的搬運能力為企業的生產流程提供了重要支持。未來，他們計劃在更多生產線推廣使用AGV小車，以進一步提升生產自動化水平。
