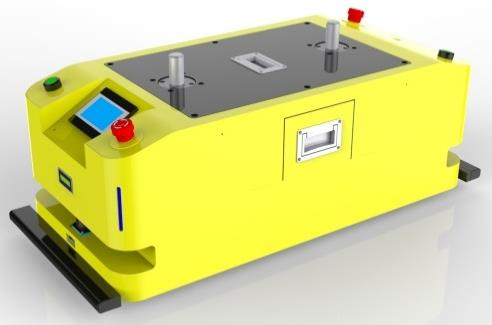

牽引式AGV小車是一種用于物料搬運的自動導引車輛，廣泛應用于制造業、物流中心和倉儲設施中。它通過牽引方式將貨物拖動至目的地，具有高效、靈活和智能化的特點。本文將詳細介紹牽引式AGV小車的車體結構及組成、工作原理、工作流程及應用案例。

一、車體結構及組成

牽引式AGV小車由多個關鍵部分組成，每個部分都在其高效運作中發揮著重要作用。

1.1. 車體框架
車體框架是AGV小車的基礎結構，通常由高強度材料制成，能夠承受重載和長時間的運行。框架設計緊湊，便于在狹窄的通道中運行。

1.2. 導航系統
AGV小車配備了先進的導航系統，包括磁導航、激光導航和視覺導航等。磁導航通過地面磁條或磁貼引導，激光導航利用激光雷達（LIDAR）掃描環境生成地圖，而視覺導航則通過攝像頭識別地標進行路徑規劃。

1.3. 傳感器系統
傳感器系統包括激光傳感器、紅外線傳感器和超聲波傳感器等，用于檢測周圍環境和障礙物，確保AGV小車安全行駛。激光傳感器用于測距和避障，紅外線傳感器用于近距離障礙物檢測，超聲波傳感器提供環境感知。

1.4. 動力系統
動力系統通常采用電池供電，通過電動驅動系統驅動車輛運動。電動驅動系統包括電動機、驅動輪和轉向系統，確保AGV小車能夠平穩、高效地行駛。

1.5. 牽引裝置
牽引裝置是牽引式AGV小車的核心部件，通常包括掛鉤或拖車連接器，用于連接和牽引貨物。牽引裝置設計靈活，能夠適應不同類型和大小的拖車或貨架。

二、工作原理

牽引式AGV小車的工作原理可以分為導航定位、環境感知、動力驅動和牽引搬運四個部分。

2.1. 導航定位
AGV小車通過導航系統進行精準定位。磁導航通過地面磁條或磁貼引導，激光導航使用激光雷達掃描環境生成地圖，并利用算法計算出更優路徑，視覺導航通過攝像頭識別地標進行路徑規劃。

2.2. 環境感知
傳感器系統實時感知周圍環境。激光傳感器測量與障礙物的距離，紅外線傳感器檢測前方障礙物，超聲波傳感器提供近距離感知信息。這些傳感器數據匯總到控制系統，幫助AGV小車實時調整行駛路徑，避免碰撞。

2.3. 動力驅動
電池為AGV小車提供動力，通過電動驅動系統驅動輪子旋轉和轉向。驅動系統設計確保了AGV小車能夠在不同負載和地面條件下平穩運行。

2.4. 牽引搬運
牽引裝置通過掛鉤或拖車連接器與貨物進行連接。AGV小車啟動后，通過動力系統將貨物牽引至目的地，到達目的地后，牽引裝置釋放貨物，完成搬運任務。

三、工作流程

任務接收
牽引式AGV小車從中央調度系統接收任務指令，指令包括起始點、目的地和搬運貨物的類型。

路徑規劃
AGV小車通過導航系統規劃更佳路徑，并根據傳感器反饋實時調整路徑，以確保安全和效率。

貨物連接
AGV小車到達起始點后，通過牽引裝置與貨物連接，將貨物掛鉤或拖車連接器鎖定。

物料運輸
AGV小車按照規劃路徑行駛，途中通過傳感器檢測和避開障礙物，確保運輸過程的安全性。

貨物釋放
到達目的地后，AGV小車通過牽引裝置釋放貨物，并反饋任務完成信息給中央調度系統。

四、應用案例

應用背景
一家大型汽車制造廠需要在不同的生產線和倉庫之間頻繁搬運零部件和成品車。傳統的人工搬運效率低且易出錯，工廠決定引入牽引式AGV小車來優化搬運流程。

解決方案
根據工廠需求，設計了一套牽引式AGV小車系統。AGV小車能夠在生產線和倉庫之間自主導航，通過牽引裝置連接拖車，將零部件和成品車搬運至指定位置。

實施效果
自引入牽引式AGV小車系統以來，工廠的搬運效率顯著提高，物料搬運速度加快了30%以上，人工成本大幅降低。同時，AGV小車的精準導航和避障能力確保了生產環境的安全，減少了人為錯誤和事故的發生。

客戶反饋
客戶對牽引式AGV小車的應用效果非常滿意，認為其高效、智能的搬運能力為工廠的生產流程提供了重要支持。未來，他們計劃在更多生產線和倉庫推廣使用AGV小車，以進一步提升生產自動化水平。
